¿Te has preguntado cómo es un Oukitel K6000 por dentro?
1/15
La cubierta trasera está bien fijada, pero con una púa y algo de constancia puedes retirar la carcasa trasera.
2/15
En el interior de la carcasa trasera encontrarás un aislamiento térmico y un protector de estática que protegen los componentes.
3/15

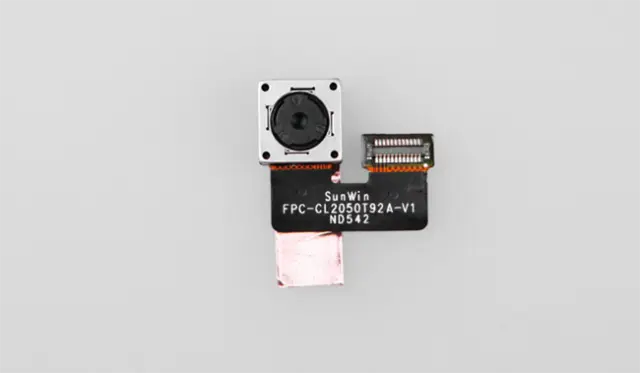

Con el panel posterior quitado, encontramos la cámara de 13 megapíxeles y flash LED. La antena Wi-Fi está justo al lado de la cámara.
4/15
En la parte inferior descubrimos el motor de vibración, el micrófono y el puerto micro USB soldado en el centro.
5/15
La batería de polímero de litio ocupa la mayor parte de la parte trasera.
6/15
Tras retirar los ocho tornillos que sujetan la cubierta, puedes acceder a la placa base del Oukitel K6000.
7/15
Antes de desmontar la placa es necesario extraer la bandeja de la SIM Dual.
8/15
El marco exterior está fijado con 11 tornillos al chasis CNC, por lo que tendrás de desmontarlo primero.
9/15
Retirando la etiqueta protectora en la placa, vemos un PCB que conecta la batería y la placa base.
10/15
Con cuidado, desconecta la batería del conector con la placa base.
11/15
Tras desconectarla, la batería queda liberada del resto. Su tamaño es impresionante.
12/15
El tamaño de la batería es impresionante. Prácticamente iguala en tamaño a un iPhone 5S
13/15
Retirando la batería se accede a los chips y electrónica del Oukitel K6000 que están protegidos con material aislante.
14/15
Una serie de cubiertas protectoras soldadas a la placa protegen los componentes más delicados.
15/15
